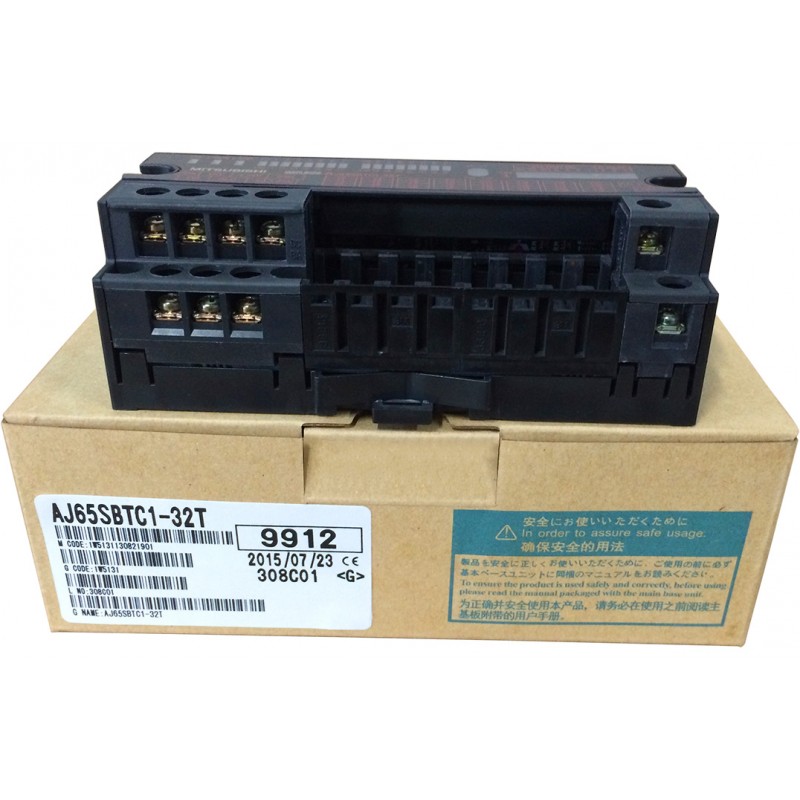

AJ65SBTC1-32T

AJ65SBTC1-32T三菱cc-link输出模块、直接安装连接器型输出模块。晶体管漏型输出32点、DC12/24V 0.1A/1点 3.2A/1公共端、响应时间1.5ms 32点1公共端、1线式。

AJ65SBTC1-32T产品详细说明：

  输出点数：32点

  绝缘方式:光耦合器绝缘

  额定负荷电压:DC12/24V

  使用负荷电压范围:DC10.2~26.4V(波动率5%以内)

  最大负荷电流：0.1A/1点，0.8A/1公共端

  最大突入电流：1.0A 10ms以下

  OFF时泄漏电流：0.25mA以下

  ON时最大电压降：0.3V以下(TYP) 0.1A;0.6V以下(MAX)0.1A

  输出形式：漏型

  保护功能：过载保护功能、过电压保护功能、过热保护功能

  响应时间:

     OFF->ON:0.5ms以下

     ON->OFF:1.5ms以下(电阻负荷)

  输出部分外部供给电源：

    电压：DC10.2~26.4V (波动率5%以内)

    电流：50mA(DC24V 全部点ON时)不包含外部负荷电流

  过电流抑制器：齐纳二极管

  公共端方式:32点1公共端(直接安装连接器型1线式)

  占用站数:1站 分配32点(使用32点)

  I/O模块电源:

      电压:DC20.4~26.4V(波动率5%以内)

      电流:60mA以下(DC24V,全部点ON时)

  噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声

  耐电压:DC外部端子汇总-接地间AC500V 1分钟期间

  绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量1OMΩ以上

  保护等级：IP2X

  AJ65SBTC1-32T重量：0.16kg
