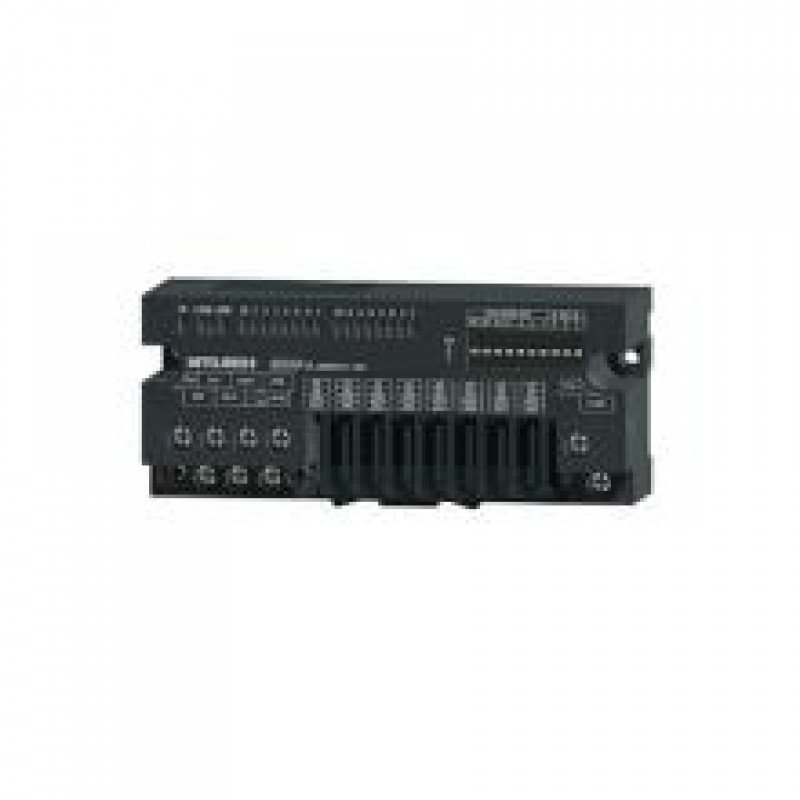

AJ65SBTC4-16DN

三菱cc-link输入模块AJ65SBTC4-16DN产品规格详细介绍：

【输入类型】DC 24V输入

【输入点数】16点

【绝缘方式】光耦合器绝缘

【额定输入电压】DC24V

【额定输入电流】约5mA

【使用电压范围】DC19.2~26.4V(波动率5%以内))

【最大同时输入点数】100%

【ON电压/ON电流】14V以上/3.5mA以上

【OFF电压/OFF电流】6V以下/1.7mA以下

【输入电阻】约4.7kΩ

【响应时间】1.5ms以下(DC24V时)

【公共端方式】16点1公共端(直接安装连接器 4线式)

【输入形式】正公共端(漏型)

【占用站数】1站分配32点(使用16点)

【I/O模块电源】

   ·电压:DC20.4~26.4V(波动率5%以内)

   ·电流:35mA以下((DC24V,全部点ON时)

【噪声强度】通过DC型的噪声电压 500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声

【耐电压】DC外部端子汇总-接地间AC500V 1分钟期间

【绝缘电阻】DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上

【保护等级】IP2X

【外部连接方式】

   1 通信部分、I/O模块电源部分:

       7点2段端子排[传送回路、I/O模块电源、FG]

   2 输入输出电源部分：

       2点直接安装端子排；输入输出部分外部供给电源

   3 输入输出部分：

     专用直接安装连接器：[I/O信号](4针/压装型、连接器用插座另售)

   注：1与2  M3*5.2 扭紧力矩59～88N·cm;适用压装端子的插入个数为2个以内

【模块安装螺栓】带平垫圈磨圆M4(扭紧力矩范围79~108N·cm);可以通讨DIN轨安装，可以6方向安装

【适用DIN轨】TH35-7.5Fe、TH35-7.5A1(基于JIS C 2812标准)

【适用电线尺寸】

   通信部分、I/O模块电源部分、输入输出电源部分：适用压装端子

   ·RAV1.25-3(基于JIS C 2805标谁)[适用电线尺寸:0.3~1.25mm2]

   ·V2-MS3(日本压装端子制造(株))、RAP2-3SL(日本端子(株))，TGV2-3N((株)Nichifu)[适用电线尺寸:1.25~2.0mm2]

   输入输出部分：

   ·加工外形：Ф1.0~1.4(A6CON-P214)、Ф1.4~2.0(A6CON-P220)[适用电线尺寸:0.14~0.2mm2]

   ·加工外形：Ф1.0~1.4(A6CON-P514)、Ф1.4~2.0(A6CON-P520)[适用电线尺寸:0.3~0.5mm2]

【重量】0.15KG
