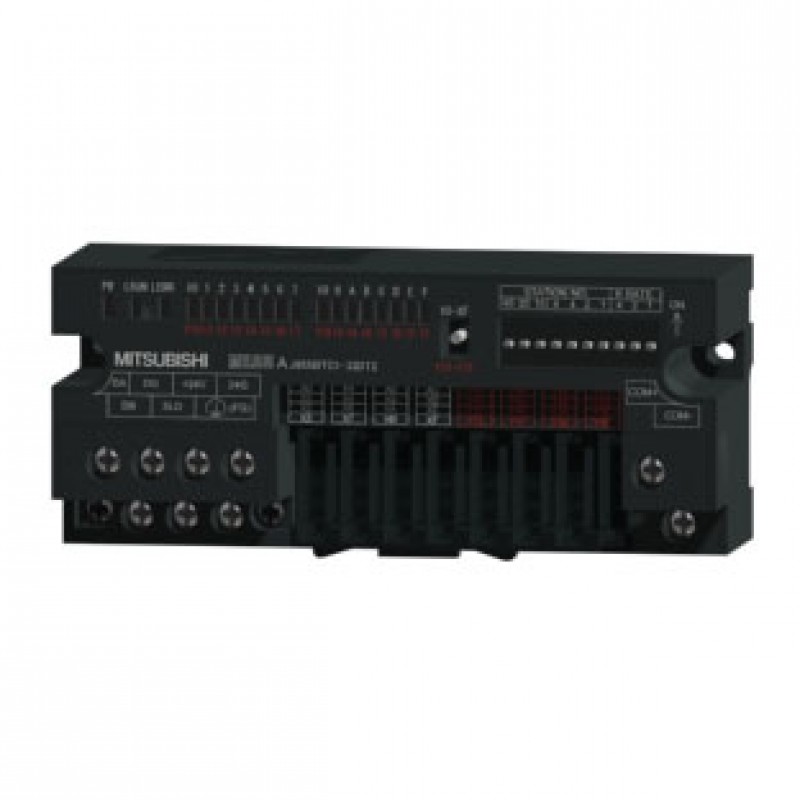

AJ65SBTC1-32DT2

三菱cc-link模块AJ65SBTC1-32DT2产品详细介绍：

 [AJ65SBTC1-32DT2输入规格]

   输入形式:DC输入(正公共端)

   输入点数:16点

   绝缘方式:光耦合器绝缘

   额定输入电压:DC24V

   额定输入电流:约5mA

   使用电压范围:DC19.2~26.4V(波动率5%以内)

   最大同时输入点数:100%

   ON电压/ON电流:14V以上/3.5mA以上

   OFF电压/OFF电流:6V以下/1.7mA以下

   输入电阻:约4.7kΩ

   响应时间:1.5ms以下(DC24V时)

 [AJ65SBTC1-32DT2输出规格]

   输出形式:晶体管漏型

   输出点数:16点

   绝缘方式:光耦合器绝缘

   额定负荷电压:DC24V

   使用负荷电压范围:DC19.2~26.4V(波动率5%以内)

   最大负荷电流:0.1A/1点 1.6A/1公共端

   最大突入电流:1.0A l0ms以下

   OFF时泄漏电流:0.1mA以下

   ON时最大电压降:0.3V以下(TYP) 0.1A,DC0.6V以下(MAX.)0.1A

   响应时间:

     OFF->ON:0.5ms以下

     ON->OFF:1.5ms以下(电阻负荷)

   输出部分外部供给电源:

     电压:DC19.2~26.4V(波动率5%以内)

     电流:17mA以下(DC24V、全部点ON时)不包含外部负荷电流

   过电流抑制器:齐纳二极管

 [公共端方式] 32点1公共端(直接安装连接器型1线式)

 [占用站数] 1站分配32点(使用32点)

 [I/O模块电源]

   电压：DC20.4~26.4V(波动率5%以内)

   电流：50mA以下(DC24V时)

 [耐电压] DC外部端子和接地端之间AC500V 1分钟期间

 [绝缘电阻] DC外部端子和接地端之间DC500V绝缘电阻计测量l0Ω以上

 [保护等级] IP2X

 [外形尺寸H*W*D] 50*118*40

 [重量] 0.16kg
