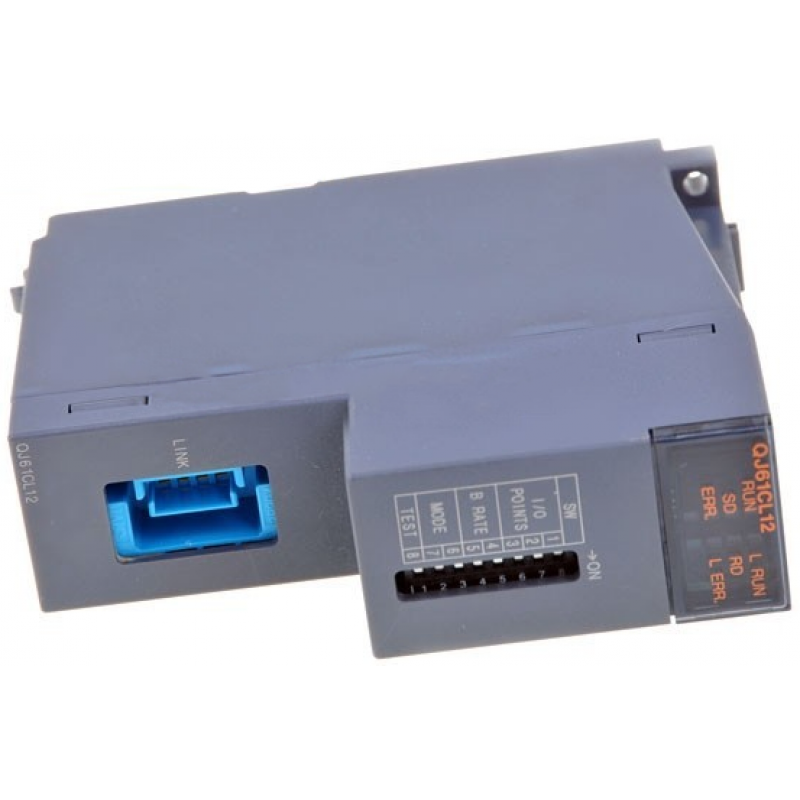

QJ61CL12是三菱CC-Link/L主控模块。
QJ61CL12产品性能规格说明：
┌────────────────┬─────────────────────┐
│ │4点模式 │8点模式 │16点模式) │
├─┬──────────────┼──────┼──────┼───────┤
│ │最多链接点数，()内是使用 │256点 │ 512点 │1024点 │
│ │同一输入输出地址时 │(512点) │(1024点) │(2048点) │
│ ├──────────────┼──────┼──────┼───────┤
│控│每一站的链接点数，()内是使 │4点 │ 8点 │ 16点 │
│ │用同一输入输出地址时 │(8点) │(16点) │(32点) │
│ ├────┬───┬─────┼──────┼──────┼───────┤
│ │链接扫描│连接 │点数 │128点 │256点 │512点 │
│ │时间 │32个 ├─────┼──────┼──────┼───────┤
│制│ │站时 │2.5Mbps │0.7ms │0.8ms │1.0ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │625kbps │2.2ms │2.7ms │3.8ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│规│ │ │156kbps │8.0ms │10.0ms │14.1ms │
│ │ ├───┼─────┼──────┼──────┼───────┤
│ │ │连接 │点数 │256点 │512点 │1024点 │
│ │ │64个 ├─────┼──────┼──────┼───────┤
│格│ │站时 │2.5Mbps │1.2ms │1.5ms │2.0ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │625kbps │4.3ms │5.4ms │7.4ms │
│ │ │ ├─────┼──────┼──────┼───────┤
│ │ │ │156kbps │15.6ms │20.0ms │27.8ms │
├─┼────┴───┼─────┴──────┴──────┴───────┤
│通│传送速度 │2.5Mbps/625kbps/156kbps │
│ ├────────┼───────────────────────────┤
│ │通信方式 │BITR方式(Broadcastpolling+Interval Timed Response) │
│ ├────────┼───────────────────────────┤
│ │传送路径形式 │T形支线方式 │
│信├────────┼───────────────────────────┤
│ │出错控制方式 │CRC │
│ ├────────┼───────────────────────────┤
│ │连接站数 │64站 │
│ ├────────┼───────────────────────────┤
│规│远程站编号 │1~64 │
│ ├────────┼───────────────────────────┤
│ │主站连接位置 │连接在干线的端部} │
│ ├────────┼───────────────────────────┤
│格│RAS功能 │网络诊断、内部回送诊断、子站脱离、自动恢复} │
│ ├────────┼───────────────────────────┤
│ │连接电缆 │专用扁平电缆(0.75mm2×4) │
├─┴────────┼───────────────────────────┤
│I/O占用点数 *2 │16、32、48、64、128. 256、512、1024点(I/O分配:智能) │
├──────────┼───────────────────────────┤
│DC5V内部消耗电流 │0.13A │
├───┬──────┼───────────────────────────┤
│DC24V │电压 │DC20.4~28.8V │
│电源 ├──────┼───────────────────────────┤
│*3 │消耗电流 │0.028A │
│ ├──────┼───────────────────────────┤
│ │启动时的电流│0.070A │
├───┴──────┼───────────────────────────┤
│QJ61CL12外形尺寸 │98(H)*27.4(W)*90(D)mm │
├──────────┼───────────────────────────┤
│ QJ61CL12重量 │0.09kg │
└──────────┴───────────────────────────┘
备注
*1如果采用专用扁平电缆以外的电缆，就不能保证CC-Link/L丁的性能。
*2用动作设定用开关进行设定。
*3由电源适配器供电。
