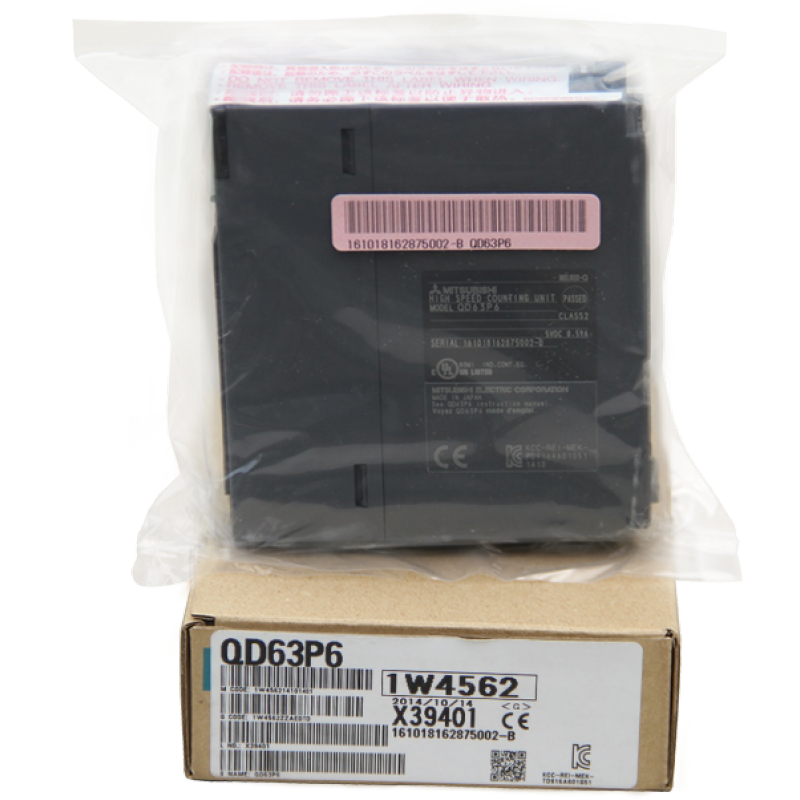

QD63P6是三菱PLC多通道高速计数器模块，6通道 200 / 100 / 10 kpps 计数输入信号：DC5V 40引脚连接器。
QD63P6的特点：
(1)可显示-2147483648~2147483647大范围的计数
计数值以6通道带符号的32位二进制数存储。
(2)可切换最高计数速度
在QD63P6中，由于可进行200K/l00K/10K的切换，因此对缓慢的上升沿/下降沿脉冲也可进行准确计数。
(3)可选择脉冲的输入
脉冲输入可在单相1倍增/单相2倍增/两相1倍增/两相2倍增/两相4倍增/CW/CW中进行选择。
(4)可选择计数器形式
可在如下计数器形式中任意选择。
(a)线性计数器形式
可在-2147483648~2147483647间计数，若超过计数范围则检测为溢出。
(b)链接计数器形式
在链接计数器上限值与下限值之间反复进行计数。
(5)可进行一致检测
可预先设置任意通道的一致检测点，与计数器当前值比较之后输出ON/OFF信号或者启
动中断程序。
(6)可使用周期脉冲计数器功能
周期脉冲计数器功能是指，在信号输入期间，在预先设置的时间存储计数器的当前值及上一次的值的功能。
(7)通过应用程序包的简单设置
准备有另售的应用程序包(GX Configurator-CT).
虽然并非一定要使用应用程序包，但是通过应用程序包，可在画面上进行初始化设置及自动刷新设置，可在简化顺控程序的同时，使设置状态、动作状态的确认更加方便。
三菱PLC模块QD63P6其它性能规格介绍：
[计数输入信号]
相数：1相输入，2相输入，CW/CCW输入
信号电平(φA，φB)：DC5V 6.4～11.5mA
DC5V输入(ON电压/电流):4.5～5.5V／6.4～11.5mA
DC5V输入(OFF电压/电流):2V以下／0.1mA以下
[计数器]
计数速度:200KPPS，100kpps，10kpps
计数范围:32位带符号二进制(-2147483648到2147483647)
型式:UP / DOWN预置计数器+环形计数器功能
最小计数脉冲宽度(占空比50%):
200kpps：5µs(ON/OFF各2.5µs)，2相输入时最小位相差：1.25µs
100kpps：10µs(ON/OFF各5µs)，2相输入时最小位相差：2.5µs
10kpps：100µs(ON/OFF各50µs)，2相输入时最小位相差：25µs
外部接线连接方法：40针连接器；适用连接器A6CON1，A6CON2，A6CON4
占用插槽：1
输入输出占用点数：32点
DC5V内部消耗电流：0.59A
外形尺寸(H*W*D)[mm]:98*27.4*90
重量：0.15KG
