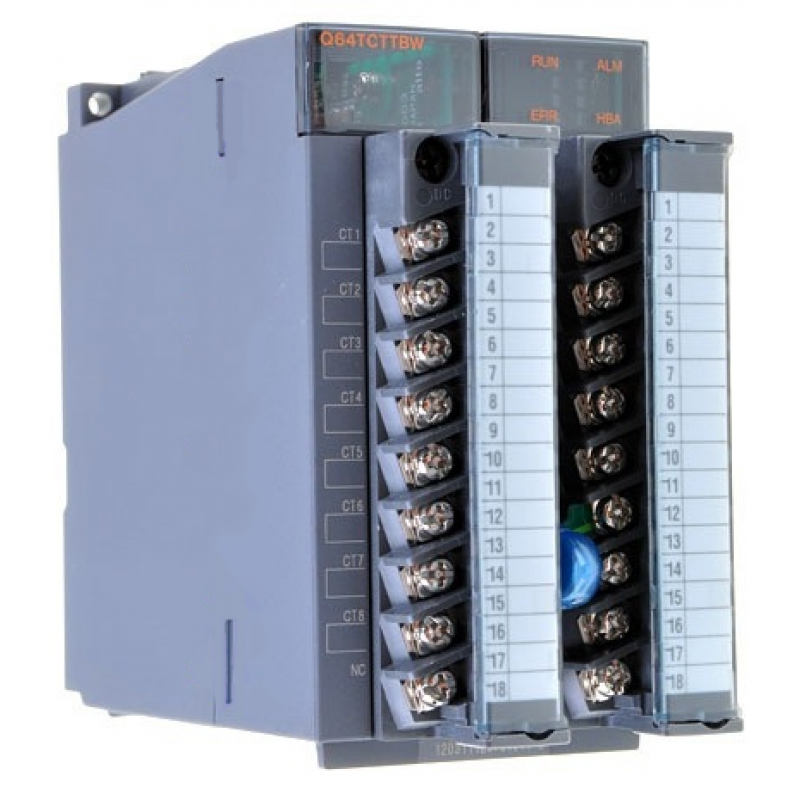

Q64TCTTBW

Q64TCTTBW是三菱PLC热电偶输入温度控制模块，参数：

    ◆ 四通道热电偶(K,J,T,B,S,E,R,N,U,L,PLⅡ,W5Re/W26Re)
    ◆ 可以加热器断线检测
    ◆ 抽样周期：0.5s/4通道
     ◆18点端子台*2通道间绝

Q64TCTTBW特点：
◆ 可以最合适的温度调节控制(PID)
     (a)Q64TC是,PID运算必要PID常数(比例带(P),积分时间(I),微分时间(D))和温度设定值(目标值：SV)为Q64TC设定而已,自动温度调节控制进行。因此PID为了进行特别指定的命令,没有必要。
     (b)オートチュ-洗衣机能使用的话,Q64TC造成PID常数的自动设定可能的。为此麻烦PID运算式的PID常数并没有意识到可以使用。

◆ 可以在同一时间最多4回路温度控制控制

◆ RFB限制器功能
    RFB(复位馈回)限制器,超调抑制,很容易出现,例如,如果提高温度设定值(SV)和上升时优先

◆ 传感器校正功能
    如果有实际温度和测得的温度(PV)之间的偏差,和由传感器的补偿功能,通过设置的传感器的修正值,它可以消除偏差。

◆ JIS,IEC,NBS,ASTM,DIN规格对应了的热电偶连接
   Q64TCTT(BW),我可以连接热电偶以下相应的JIS,IEC,国家统计局,ASTM,DIN标准。
  ⊙JIS标准：R,K,J,S,B,E,T
  ⊙ IEC标准：R,K,J,S,B,E,T,N
  ⊙ NBS标准：PLⅡ
  ⊙ ASTM标准：W5re,W23re
  ⊙ DIN标准：U,L
   Q64TCTT(bw)那么上述热电偶使用温度相符合的温度测量范围可设定。

◆ 细小的温度的测量单位和丰富的控制温度范围
  选择自己的温度的测量单位每一环摄氏1℃,0.1℃,华氏1ﾟF,0.1ﾟF的设定都可以,控制相关的分辨率可以选择。另外,可以控制温度范围0.0～400.0℃( K类型热电偶使用时),0.0～3000.0℃( R类型热电偶使用时)等可供选择,控制对象相关的设定。

◆ E2PROM的设定值备份

◆ 可以进行断线检测
    Q64TCTTBW使用时,加热器可以进行断线检测

◆ 网络单元交换
    可以交换单元,而无需停止系统

◆ 晶体管输出：
       输出信号：ON/OFF脉冲
       额定负载电压：DC10～30V
       最大负载电流： 00.1A/1点，0.4A/1公用
       最大突入电流： 0.4A，10ms
       OFF时泄漏电流：0.1mA以下
       ON时最大电压降：DC1.0V(TYP.) 0.1A，DC2.5V(MAX.) 0.1A
       应答时间：2ms以下

◆控制输出周期：1～100S
◆输入阻抗：1MΩ
◆输入滤波器：0~100秒
◆温度控制系统:2位置ON/OFF脉冲控制或PID
◆PID常数范围:
      PID常数设定：可以设置自动调整
      比例频带(P)：0.0～1000.0％(0：2位置控制)
      积分时间(I)：1～3600s
      微分时间(D)：0～3600s(0：PI控制)

◆目标值设置范围：要使用的热电偶温度范围内设置
◆死区设定范围：0.1～10.0％
◆E 2 PROM写入次数：最大10万回
◆外部接线方法：18点螺丝端子台(M3螺丝)×2
◆DC5V内部电流消耗：0.64A

外形尺寸(H*W*D)(mm):98*55.2*112
重量：0.3KG
