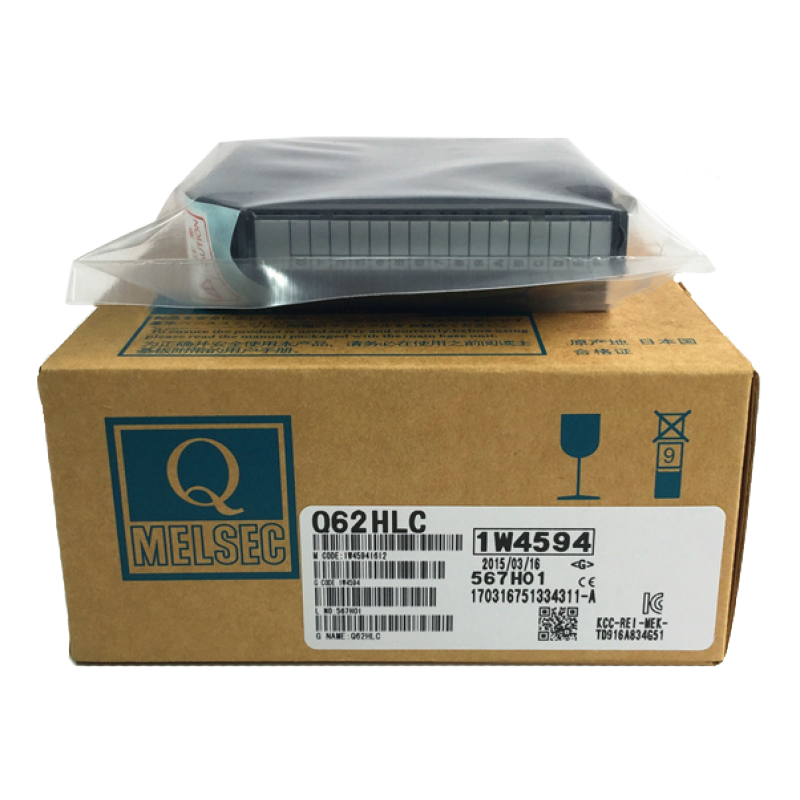

Q62HLC

三菱PLC回路控制模块Q62HLC产品规格说明：5种PID模式

 [模拟量I/O点] 2点(2通道)

【模拟量输入规格】

  [输入点数] 2点

  [数字输出] 16位带符号的二进制

  [可使用热电偶] K，J，T，S，R，N，E，B，PLII，W5Re/W26Re

【输出规格】

  [输出点数] 2点(2通道)

  [模拟输出] 电流

  [输出特性] 数字输入值0~1000(简单模拟输出时0~4000)、警报出力4~20mA

  [最大分辨率] 4μA

  [输出精度] 环境温度23±2℃时满刻度为±0.2%、环境温度0±55℃时满刻度为±0.4%

  [控制输出更新] 25ms/2通道

  [允许负载电阻] 600Ω以下

  [输出阻抗] 5MΩ

【通用规格】

  [控制方式] 连续比例控制

  [PID常数范围]

   PID 常数设置：可通过自动调谐进行设置

   比例带(P)：热电偶(0.1~满刻度)、微电压/电压/电流(0.0%~1000.0%)

   积分时间(I)：0.0s~3276.7s

   微分时间(D)：0.0s~3276.7s

 [目标值设置范围] 热电偶0.0~100℃、微电压/电压/电流(0.0%~10.0%)

 [时间精度] ±0.2%

 [绝缘方式] 输入端子与可编程控制器电源、输入通道之间: 变压器绝缘

 [绝缘耐压] 输入端子与可编程控制器电源、输入通道之间: AC500V　1分钟

 [绝缘电阻] 输入端子与可编程控制器电源、输入通道之间: DC500V　20MΩ以上

 [输入输出占用点数] 16点1插槽(I/O分配: 智能16点)

 [连接端子] 18 点端子排

 [DC5V内内部消耗电流] 0.27A

 [重量] 0.25kg

 [外形尺寸H*W*D] 98(H)*27.4(W)*112(D)mm

[模拟量模块]

Q64AD A/D 转换模块：4 通道，电流/电压输入

Q68ADV A/D 转换模块：8 通道，电压输入

Q68ADI A/D 转换模块：8 通道，电流输入

Q62DAN D/A 转换模块：2 通道，电流/电压输出

Q64DAN D/A 转换模块：4 通道，电流/电压输出

Q68DAVN D/A 转换模块：8 通道，电压输出

Q68DAIN D/A 转换模块：8 通道，电流输出

Q62HLC PID模块
