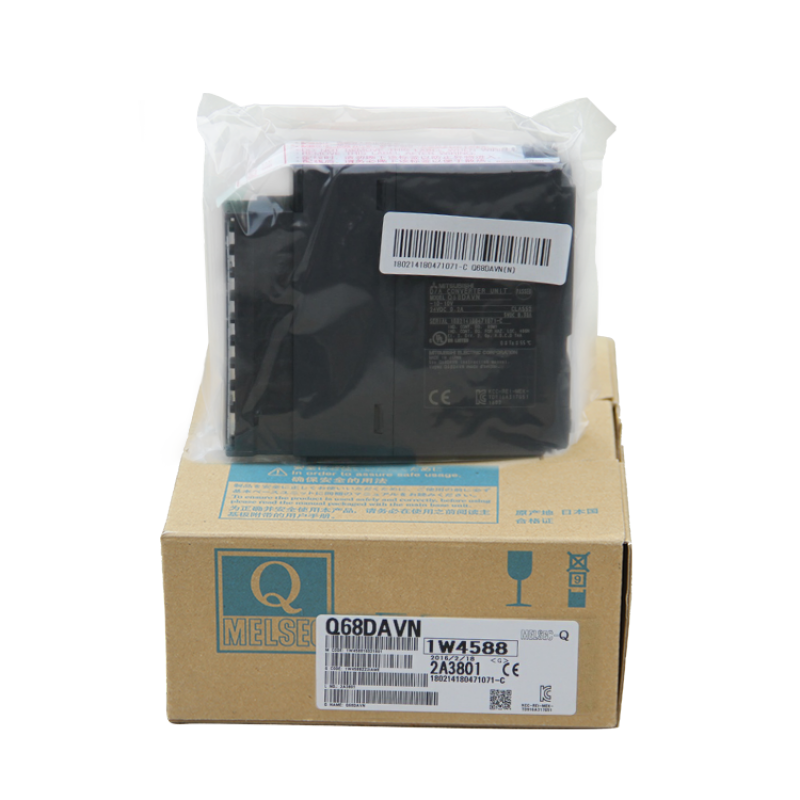

Q68DAVN

三菱PLC模块 Q68DAVN产品的详细规格说明：

【模拟输出点】8点

【数字输入】

  ◆ 常规分辨模式：-4096~+4095

  ◆ 高分辨模式：-12288~+12287，-16384~+16383

【模拟输出】

  ◆ 电压：DC-10~+10V(外部负载电阻：1kΩ~1MΩ)

  ◆ 电流：无

【精度(相对于模拟输出值的最大值的精度)】

  ◆ 环境温度：25±5℃，±0.1％

  ◆ 环境温度：0±55℃，±0.3％

【转换速度】80μs/1通道

【电压绝对最大输出】±12V

【输出短路保护】有

【绝缘方式】

  ◆ 输入输出端子与可编程控制器电源之间:光耦合器绝缘

  ◆ 输入通道之间:非绝缘

  ◆ 外部供应电源与模拟输出之间:变压器绝缘

【绝缘耐压】AC500Vrms 1分钟之间

【绝缘电阻】DC500V 20Ω以上

【外部供应电源】

  ◆ 电压：DC24V(+20% ,-15%)

  ◆ 电流：0.20A(突入电流：2.5A，230μs以下)

【连接端子】18 点端子排(M3螺丝)

【适用电线尺寸】0.3~0.75mm2

【适用压装端子】

  ◆ FG终端：R1.25~3，1.25~YS3,RAV1.25~3,V1.25~YS3A；

  ◆ 其它终端时 R1.25~3(不能使用带套管压装端子)

【输入输出占用点数】16点(I/O分配：智能16点)

【DC5V内部消耗电流】0.38A

【重量】0.20kg

【外形尺寸H*W*D】98*27.4*112[mm]
