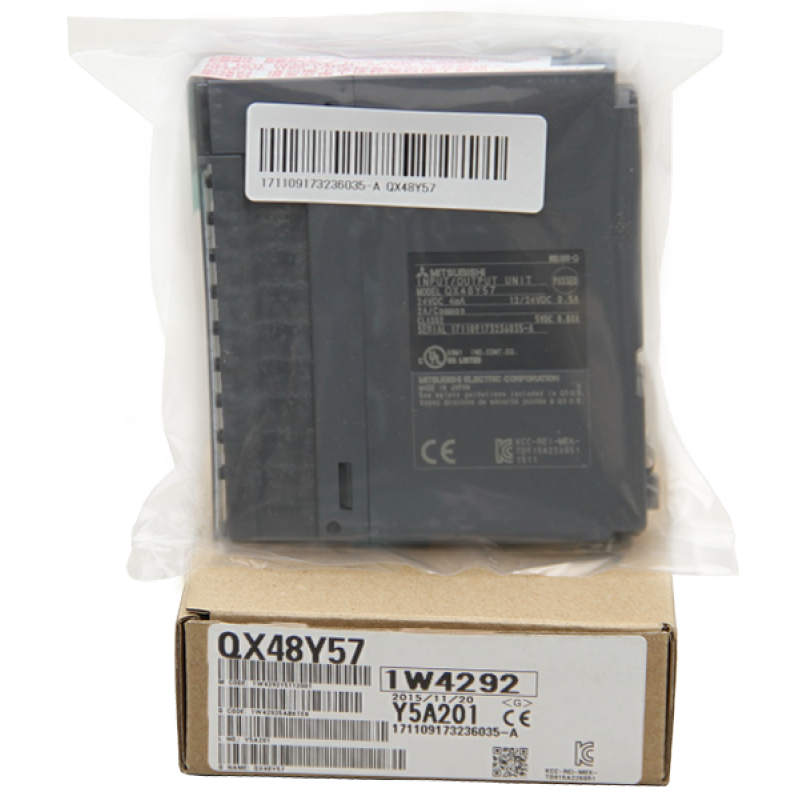

QX48Y57

三菱Q系列模块QX48Y57介绍：
   DC输入：8点DC24V4毫安
   响应时间：1/5/10/20/70ms
   8点1共用NMI类型
   晶体管输出：7点 DC12～24V0.5A/1点,2A/1点
   回答时间：1ms 7点1共用散热器类型
  18点端子台

输入形式：DC输入(NMI类型)
输入点数：8点
额定输入电压：DC24V(+20/-15%，脉动率5%以内)
额定输入电流：约4毫安
输入ON/ON电流电压：19V以上/3毫安以上
输入电流电压/OFF开关：11V以下/1.7毫安以下
输入电阻：约5.6kΩ
输入响应时间:
         折扣→ON:1ms/5ms/10ms/20ms/70ms以下
         ON→折扣:1ms/5ms/10ms/20ms/70ms以下
输入英方式：8点一英

输出规格
输出形式：晶体管输出(漏型)
输出点数：7点
额定负载电压：DC12～24V(+/-15)20
最大负荷电流：0.5A/1点，2A/1英
最大突入电流：4A10ms以下
OFF时泄漏电流：0.1毫安以下
ON时最大电压降：DC0.2V
输出响应时间：折扣→ON1ms以下
              ON→折扣1ms以下(额定负荷，电阻负载)
浪涌限止器温压二极管
保险丝4A(交换可)(熔丝断路容量：50A)
保险丝断表示有(保险丝断LED显示，CPU对信号输出)
外部供给电源电压DC12～24V(+20/-15%)(脉动率5%以内)
电流10毫安(DC24V点)
警报出力方式：7点一英

绝缘方式：光电隔离
绝缘电阻：10MΩ以上
占有插槽数：1
保护等级：IP2X
外部电路连接方式：18点螺丝端子台(M3螺丝)
输入输出占有点数：16点(I/O方式：输入输出混合16点)
DC5V内部消费电流：80毫
外形尺寸H98毫米*W27.4毫米*D90毫米
质量0.20：公斤
