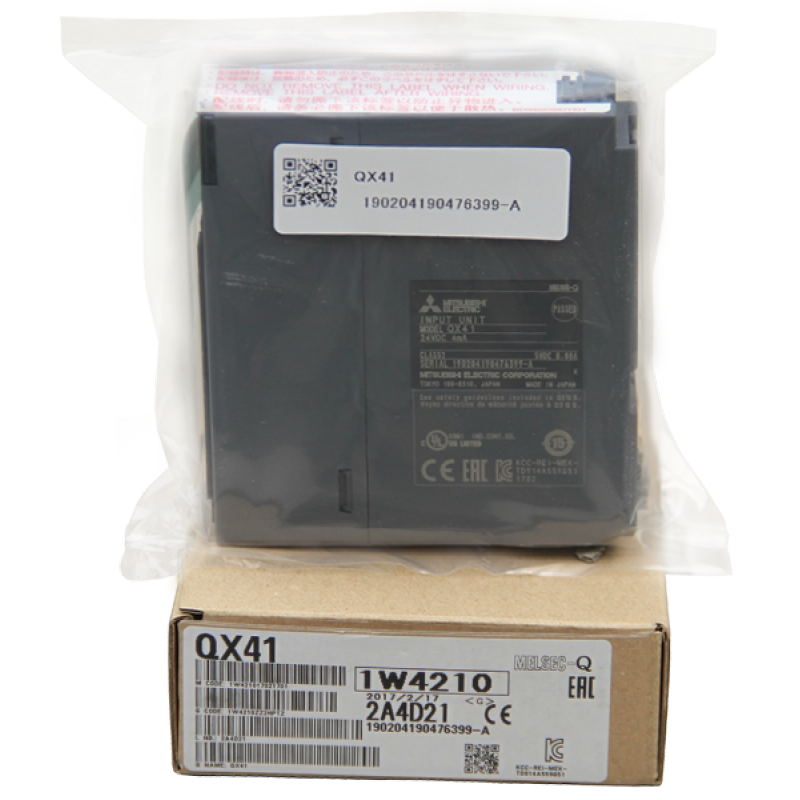

QX41是三菱Q系列PLC的输入模块，24VDC，共阳极，32点(输入),引脚连接器连接。
三菱PLC输入模块QX41规格详细说明:
┌─────────┬─────────────────────────────┐
│输入形式 │DC输入模块(正极公共端型) │
├─────────┼─────────────────────────────┤
│输入点数 │32点 │
├─────────┼─────────────────────────────┤
│隔离方法 │光电耦合器 │
├─────────┼─────────────────────────────┤
│额定输入电压 │DC24V (+20/-15%，纹波系数在5%以内) │
├─────────┼─────────────────────────────┤
│额定输入电流 │约4mA │
├─────────┼─────────────────────────────┤
│输入额定降低值 │参考降低额定值图 │
├─────────┼─────────────────────────────┤
│ON电压/ON电流 │19V或更高/3mA或更高 │
├─────────┼─────────────────────────────┤
│OFF电压/OFF电流 │11V或更低/1.7mA或更低 │
├─────────┼─────────────────────────────┤
│输入阻抗 │约5.6kΩ │
├─────────┼─────────────────────────────┤
│ON->OFF响应时间 │1ms/5ms/l0ms/20ms/70ms或更短(CPU参数设置)初始化设置为10ms │
├─────────┼─────────────────────────────┤
│OFF->ON响应时间 │1ms/5ms/l0ms/20ms/70ms或更短(CPU参数设置)初始化设置为10ms │
├─────────┼─────────────────────────────┤
│介电耐压电压 │560VAC ms/3个周期(海拔2000m (6557.38英尺)) │
├─────────┼─────────────────────────────┤
│绝缘电阻 │由绝缘电阻测试仪测出10MΩ或更高 │
├─────────┼─────────────────────────────┤
│抗扰度 │通过1500Vp-p嗓声电压、1μs嗓声宽度和25至60Hz嗓声频率的嗓声│
│ │ 模拟器 │
│ │─────────────────────────────┤
│ │第一瞬时嗓声IEC61000-4-4: 1kV │
├─────────┼─────────────────────────────┤
│防护等级 │IP2X │
├─────────┼─────────────────────────────┤
│公共端子排列 │32点/公共端(公共端子:TB17 ) │
├─────────┼─────────────────────────────┤
│I/O点数 │32(按32点输入模块设置I/O分配。) │
├─────────┼─────────────────────────────┤
│运行指示器 │ON指示(LED) │
├─────────┼─────────────────────────────┤
│外部连接 │40-引脚连接器 │
├─────────┼─────────────────────────────┤
│适用线径 │芯0.3mm2(用于A6CON1) │
├─────────┼─────────────────────────────┤
│外部接线连接器 │A6CON1、A6CON2、A6CON3(可选) │
├─────────┼─────────────────────────────┤
│适用连接器/端子排 │A6TBXY36、A6TBXY54、A6TBX70 │
├─────────┼─────────────────────────────┤
│5VDC内部电流消耗 │75A(标准:所有点ON) │
├─────────┼─────────────────────────────┤
│外形尺寸(H*W*D) │98*27.4*90[mm] │
├─────────┼─────────────────────────────┤
│重量 │0.15kg │
└─────────┴─────────────────────────────┘
QX41外部连接图与额定值降低图如下：
