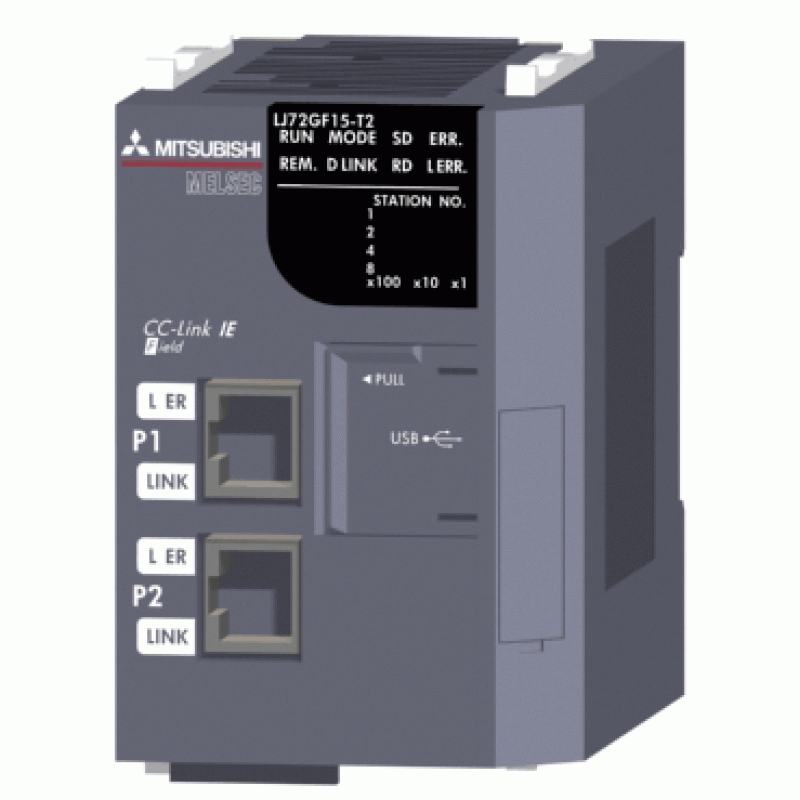

LJ72GF15-T2-CM

 LJ72GF15-T2-CM参数说明：CC-Link IEField模块

三菱PLC LJ72GF15-T2-CM产品规格说明：

 [每个网络的最大链接点数]
   RWw：8192点，16K字节
   RWr：8192点，16K字节
    RX：16384点，2K字节
    RY：16384点，2K字节
 [每个站的最大链接点数]
       RWw：1024点，2K字节
       RWr：1024点，2K字节
        RX：2048点，256K字节
        RY：2048点，256K字节
 [站号] 1~120
 [网络No.] 1~239
 [通信方式] 令牌传递方式
 [以太网]
   通信速度：1Gbps
   传送路径形式：线型、星型(线型与星型可同时存在)、环型
   连接电缆：满足1000BASE-T 规格的以太网电缆: 等级5e 以上，( 带双屏蔽·STP) 直型电缆
   最大站间距离：最大100m(根据ANSI/TIA/EIA-568-B(Category 5e))
   总延长距离：
     线型连接时12000m(连接1个主站及120个从站时)
     星型连接时根据系统配置
     环型连接时12100m(连接1个主站及120个从站时)
   串联连接级数：最多20级
 [起始模块]
   输入输出点数：X、Y各4096点，512字节
   软元件点数
      X：8192点，1K字节(程序中可使用的点数)(将RX从X0开始分配)
      Y：8192点，1K字节(程序中可使用的点数)(将RY从Y0开始分配)
      W：8192点，16K字节(将W0~W3FF的1024点从RWw0 开始分配,将W1000~W13FF的1024点从RWr0开始分配。)
     SB：8192点，1K字节(SB0000~SB0FFF为系统所用,SB1000~SB1FFF可由用户更改)
     SW：8192点，16K字节(SW0000~SW0FFF 为系统所用,SW1000~SW1FFF 可由用户更改)
     SM：2048点，256字节
     SD：2048点，4K字节
     U□□\G□□：对智能功能模块的缓冲存储器进行直接访问的软元件
 [参数存储器的写入次数] 最多10万次
 [智能功能模块参数最大设置个数] 初始设置4096个、自动刷新2048个
 [允许瞬间掉电范围] 根据电源模块
 [DC5V 内部消耗电流] 1.0A
 [外形尺寸] 90(H)*50(W)*95(D)mm
 [重量] 0.23kg
