LY10R2-CM参数说明:触点输出16点、 DC24V/AC240V 2A/1点、响应时间12ms、16点1公共端、18点端子台

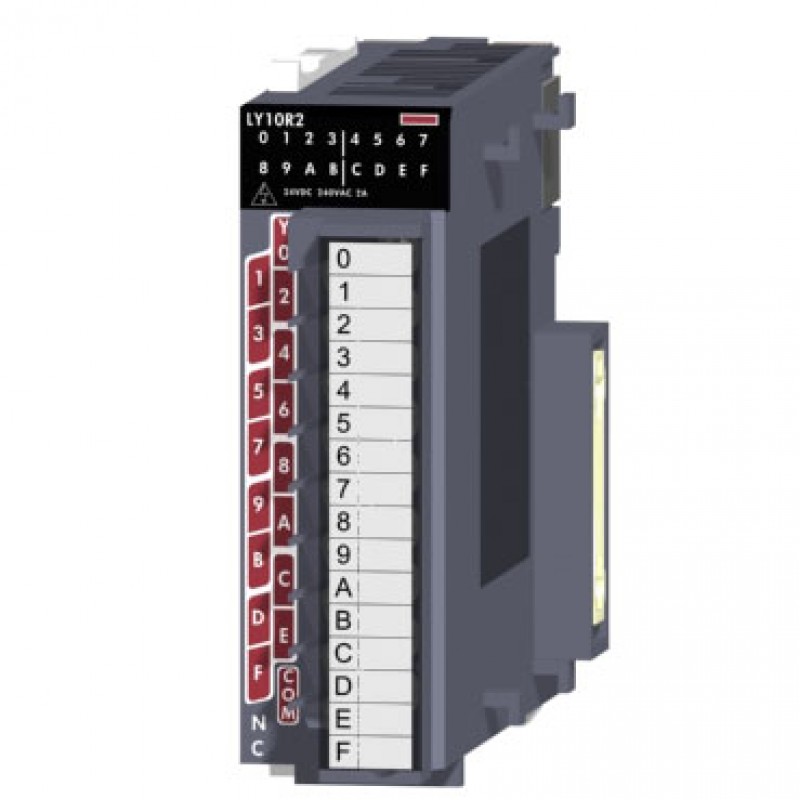

三菱PLC模块LY10R2-CM产品规格说明:
输出点数:16点
额定开关电压·电流:
DC24V 2A( 电阻负载)/1 点,8A/1公共端
AC240V 2A(COS φ =1)/1 点,8A/1公共端
最小开关负载:DC5V 1mA
最大开关负载:AC264V DC125V
响应时间:OFF→ON:10ms以下、ON→OFF:12ms以下
最大开关频率:3600次/时
浪涌抑制器:无
保险丝:无
绝缘耐压:AC2830Vrms/3 循环( 标高2000m)
绝缘电阻:由绝缘电阻计10MΩ以上
噪声耐量:
模拟器噪声500Vp-p,噪声宽度1μs
通过噪声频率25~60Hz的噪声模拟器
保护等级:IP1X
公共端方式:16点1公共端(公共端端子:TB17)
输出输出占用点数:16点(I/O分配:输出16点)
外线连接方式:18点螺栓端子排(M3*6螺栓)
DC5V内部消耗电流:460mA(TYP.全点ON)
LY10R2-CM外形尺寸:90(H)*28.5(W)*117(D)mm
重量:0.21kg
LY10R2-CM电路结构:

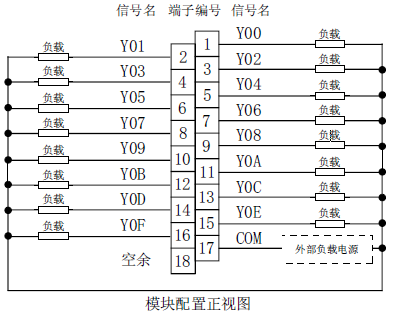

LY10R2-CM端子连接图:
