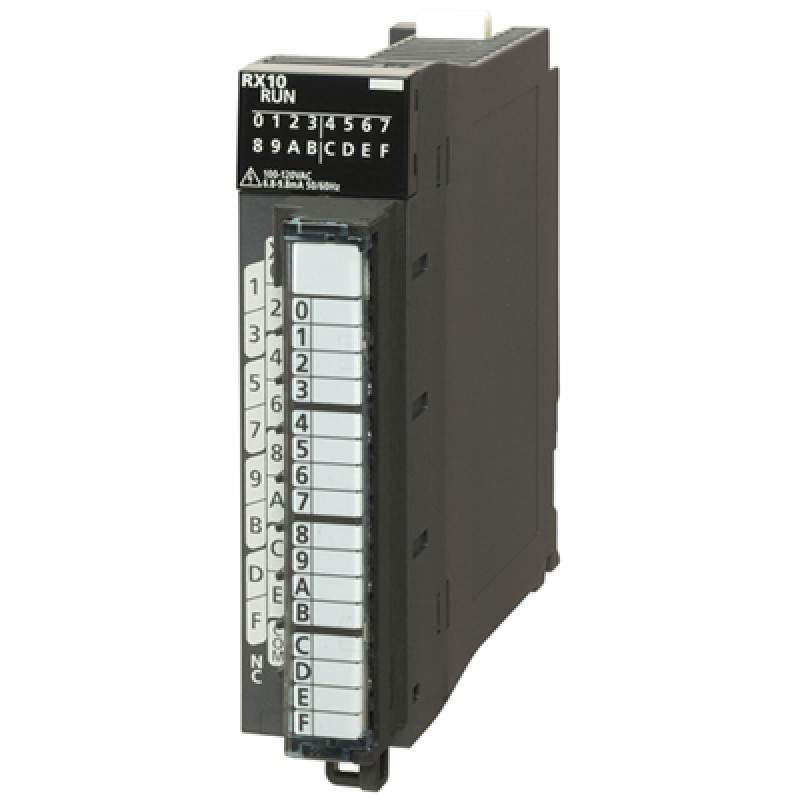

RX10

 三菱iQ-R系列输入模块RX10产品的规格详细介绍
【输入点数】16点
【输入类型】AC输入
【额定输入电压、频率】AC100~120V(+10%/-15%)、50/60Hz(±3Hz)
【输入电压失真率】5%以内
【额定输入电流】8.2mA(AC100V, 60Hz), 6.8mA(AC100V, 50Hz)
【冲击电流】最大200mA lms以内
【ON电压/ON电流】AC80V以上/5mA以上(50Hz, 60Hz)
【OFF电压/OFF电流】AC30V以下/1.7mA以下(50Hz, 60Hz)
【输入阻抗】12.2kΩ(60Hz)、14.6kΩ(50Hz)
【响应时间】
  ◆ OFF->ON：15ms以下(AC100V 50Hz, 60Hz)
  ◆ ON->OFF：20ms以下(AC100V 50Hz, 60Hz)
【绝缘耐压】AC1400Vrms 1分钟之间
【绝缘电阻】通过绝缘电阻计10MΩ以上
【抗噪强度】模拟器噪声1500VP-P、嗓声宽度1μs、通过嗓声频率25~60Hz的嗓声模拟器
【保护等级】IP1X
【公共端方式】16点1公共端(公共端子)TB17
【输入输出占用点数】16点(I/0分配:输入16点)
【中断功能】有(CPU模块的参数设置)
【外线连接方式】18点螺拴端子排(M3*6螺栓)
【DC5V内部消耗电流】110mA(TYP.全点ON)
【重量】0.18kg
